پیچ شست سر صاف زوایای سینک کن - چرا 82 درجه و 90 درجه قابل تعویض نیستند

زاویه کانتر سینک پیچ شست سر صاف یکی از ابعادی است که اغلب به اشتباه در مجموعه های بست پانل مشخص می شود، اما پیامدهای آن فوری و قابل اندازه گیری است. پیچ های سر تخت سری اینچی از استاندارد زاویه 82 درجه (ASME B18.6.3) پیروی می کنند، در حالی که پیچ های سر صاف متریک با 90 درجه (ISO 7046 / DIN 965) مطابقت دارند. هنگامی که یک پیچ و کانتر سینک جفت آن به زوایای مختلف بریده می شوند، تماس بلبرینگ از یک درگیری تمام سطح به یک خط حلقوی باریک تغییر می کند - بسته به جهت عدم تطابق، در لبه بیرونی یا گلوی داخلی سر.

تماس خطی به جای تماس سطحی دو پیامد مستقیم دارد. اول، منطقه گیره موثر تا 70٪ کاهش می یابد، به این معنی که پانل می تواند تحت بارهایی که یک مجموعه به درستی منطبق شده ثابت نگه دارد، به صورت جانبی جابجا شود. دوم، تنش متمرکز در خط تماس، تغییر شکل موضعی سر پیچ و مواد پانل متقابل را تسریع می‌کند - به ویژه در پانل‌های آلومینیوم، پلاستیک یا دایکاست روی که در آن مواد نرم‌تر از پیچ هستند، مشکل ساز است. در کاربردهای پیچ شست که به طور مکرر باز و بسته می شوند، این تغییر شکل در هر چرخه پیشرفت می کند و در نهایت باعث می شود که سر به وضوح از سطح پانل حتی در صورت سفت شدن کامل بنشیند. مشخص کردن زاویه سینک به طور صریح در نقشه های تدارکات - به جای تکیه بر فرضیات "استاندارد" - این حالت خرابی را به طور کامل حذف می کند.

Suzhou Anzhikou Hardware Technology Co., Ltd. با استفاده از مراکز تراشکاری CNC که زاویه ارائه شده را در محدوده ± 0.5 درجه نگه می‌دارد، با اندازه‌گیری نوری حین فرآیند، انطباق را تأیید می‌کند. تیم مهندسی Anzhikou برای مشتریانی که پانل‌های تولید شده با استاندارد خاصی را عرضه می‌کنند، قبل از تولید به مشخصات سینک پانل اشاره می‌کنند تا از سازگاری کامل زاویه‌ای اطمینان حاصل کنند.

چگونه هندسه انتقال سر به ساقه بر عملکرد پیچ شست تحت بار جانبی تأثیر می گذارد

در اکثر کاربردهای بستن دست، پیچ های شست فرض بر این است که فقط بارهای گیره محوری را حمل می کنند. در عمل، مجموعه‌های پانل غالباً نیروهای جانبی ناشی از جابجایی، اختلاف انبساط حرارتی بین پانل و شاسی، یا تکان‌های ناشی از ارتعاش را تجربه می‌کنند. هندسه انتقال سر به ساقه - شعاع فیله یا زیر بریدگی در محل اتصال - تعیین می کند که پیچ چگونه این تنش های خمشی جانبی را توزیع می کند و اینکه آیا ترک ناشی از خستگی در آن ناحیه شروع می شود یا خیر.

یک زیر برش تیز در محل اتصال سر به ساقه تنش خمشی را در یک مقطع متمرکز می کند و محل شروع خستگی شناخته شده است، به ویژه در پیچ های فولادی ضد زنگ که تحت بارگذاری چرخه ای قرار دارند. شعاع فیله سخاوتمندانه - معمولاً 0.1× تا 0.15× قطر ساقه - گرادیان تنش را روی حجم مواد بزرگتر توزیع می کند و عمر خستگی را به طور قابل توجهی افزایش می دهد. برای پیچ های شست سر صاف، این فیله تا حدی در پانل غرق شده پنهان می شود، به این معنی که بازرسی بصری نمی تواند وجود آن را تایید کند. باید در طول بازرسی ورودی با استفاده از پروژکتور پروفیل یا CMM از نظر ابعادی تأیید شود.

عرض سطح بلبرینگ زیر سر نیز در مقاومت بار جانبی نقش دارد. سطح یاتاقان گسترده تر - ناحیه حلقوی مسطح بین دیواره کانتر سینک و ساقه - بازوی لحظه ای در دسترس برای مقاومت در برابر تاب خوردن را افزایش می دهد و به طور موثر مفصل را در برابر جابجایی زاویه ای سفت می کند. برای پیچ‌های سر صاف با قطر کوچک (M3 و پایین‌تر، یا شماره 6 و پایین‌تر در اندازه‌های اینچ)، این سطح یاتاقان می‌تواند بسیار باریک باشد و تعیین حداقل عرض یاتاقان علاوه بر زاویه سر برای کاربردهای با چرخه بالا یا در معرض لرزش مهم است.

محدودیت‌های گشتاور برای پیچ‌های شست دستی - تنظیم انتظارات نیروی گیره واقعی

یک خطای دائمی طراحی در مجموعه‌هایی که از پیچ‌های شست استفاده می‌کنند این است که فرض می‌کنیم که گشتاور اعمال شده با انگشت به یک پیش‌بار گیره معنی‌دار قابل مقایسه با بست‌های مبتنی بر ابزار دست می‌یابد. مطالعات ارگونومیک میانگین گشتاور انگشت شست و سبابه بزرگسالان را بین 0.3 تا 0.9 N·m برای عملکرد پایدار، با پیک‌ها تا 1.4 N·m برای تلاش‌های مختصر بر روی سرهای خمیده قرار می‌دهد. برای مرجع، یک پیچ استاندارد M4 که تا 70 درصد بار مقاوم سفت شده است، تقریباً به 2.8 نیوتن متر نیاز دارد. این شکاف پیامدهای مستقیمی برای طراحی مفصل دارد.

پیچ های شست نباید عنصر گیره اولیه در اتصالاتی باشند که برای انتقال بارهای برشی بین پانل ها به اصطکاک متکی هستند. نقش مناسب آن‌ها نگه‌داشتن موقعیتی است - نگه داشتن یک پانل پوششی در برابر سطح جفت‌گیری آن برای جلوگیری از تق تق، حفظ فشرده‌سازی واشر EMI در محدوده کاری آن، یا جلوگیری از باز شدن درب لولایی - نه انتقال بار ساختاری. هنگامی که طراحان پیچ‌های انگشتی را مشخص می‌کنند که انتظار دارند آن‌ها با همان قابلیت اطمینان پیچ ماشین‌های دارای گشتاور محکم شوند، نتیجه گزارش‌های میدانی از شل شدن پانل‌ها، عدم آب‌بندی واشرها یا روکش‌هایی است که می‌توانند با فشار دست جابجا شوند.

مقادیر مرجع زیر به تنظیم پارامترهای طراحی واقع گرایانه هنگام مشخص کردن پیچ های سر صاف در مجموعه های پانل کمک می کند:

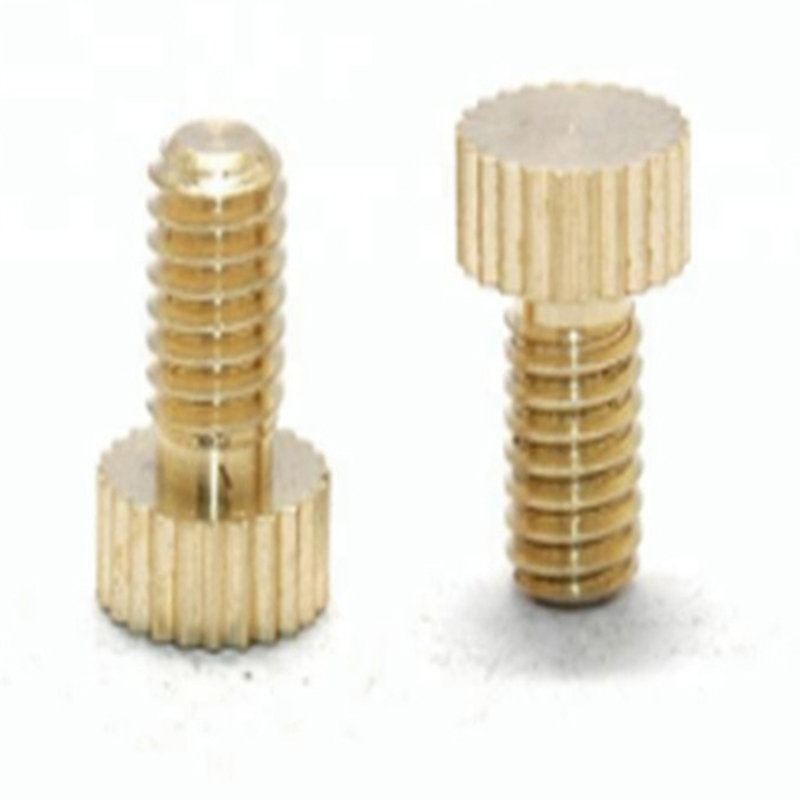

این مقادیر یک سر پیچ خورده با سطح چسبندگی مناسب را فرض می کنند. یک سر صاف یا فرسوده گشتاور قابل دستیابی را 30 تا 50 درصد کاهش می دهد که بسیاری از کاربردها را به طور کامل از پنجره گشتاور عملکردی آنها خارج می کند. به همین دلیل است که وضعیت knurl یک مشخصات مربوط به تعمیر و نگهداری است، نه فقط یک ویژگی زیبایی شناختی، برای پیچ های شست که اغلب در طول عمر مفید خود استفاده می شوند.

پیکربندی‌های غیر استاندارد پیچ شست سر تخت و زمانی که ابزار سفارشی توجیه می‌شود

پیچ‌های شست سر تخت استاندارد کاتالوگ طیف مشخصی از اندازه‌ها، گام‌های رزوه و قطر سر را پوشش می‌دهند، اما محدودیت‌های طراحی محصول اغلب کاربردها را به خارج از این محدوده سوق می‌دهد. قطر هد افزایش یافته برای ناحیه گرفتن بزرگتر، سرهای با نمایه کاهش یافته برای فاصله پانل نازک، سرهای هیبریدی knurl-plus-slot برای هر دو ابزار دستی و ابزار، و طول ساقه های سفارشی برای ضخامت های خاص روی هم، همگی الزامات رایجی هستند که محصولات کاتالوگ نمی توانند برآورده شوند. درک زمانی که ابزار سفارشی توجیه اقتصادی دارد در مقابل زمانی که یک آیتم کاتالوگ با انطباق با طراحی کافی است، یک تصمیم عملی خرید است که هم بر هزینه واحد و هم بر زمان انجام کار تأثیر می‌گذارد.

ابزار سفارشی برای پیچ های شست سر صاف با سر سرد زمانی که شرایط زیر برآورده شود توجیه هزینه ای دارد:

• حجم سالانه تقریباً از 5000 تا 10000 قطعه فراتر می رود - کمتر از این آستانه، هزینه استهلاک ابزار در هر قطعه معمولاً از حق بیمه یک کالای کاتالوگ اصلاح شده یا جایگزین با ماشینکاری CNC بیشتر است.
• ابعاد غیر استاندارد در هندسه سر سرد (قطر سر، ارتفاع سر، OD knurl) به جای ویژگی‌های ثانویه است - ابزار هدینگ سرد هزینه نسبتاً کمی را در مقایسه با صرفه‌جویی در حجم هر قطعه اضافه می‌کند، در حالی که ویژگی‌های CNC ثانویه را می‌توان به یک نمونه استاندارد بدون قالب جدید اضافه کرد.
• این برنامه دارای یک افق تولید چند ساله تعریف شده است - طرح‌های پیچ شست در تجهیزات قفسه‌بندی، ابزارآلات آزمایشی و محفظه‌های صنعتی معمولاً برای 5 تا 10 سال پایدار هستند و زمان کافی برای استهلاک سرمایه‌گذاری در ابزارآلات می‌دهند.
• الزامات عملکردی را نمی‌توان با پس‌فرآوری یک سفیده استاندارد برآورده کرد - اگر قطر هد محدودیت باشد، چرخش ثانویه می‌تواند آن را به قطر بزرگ‌تری باز کند، اما نمی‌تواند مواد را در یک صفحه با سر سرد افزایش دهد. یک قالب جدید تنها گزینه است

Suzhou Anzhikou Hardware Technology Co., Ltd. بیش از 20 سال تجربه سفارشی سازی پیچ غیراستاندارد را با یک تیم مهندسی متشکل از 10 متخصص که نقشه های مشتری را ارزیابی می کنند تا مقرون به صرفه ترین مسیر تولید را شناسایی کنند - اعم از یک نمونه استاندارد اصلاح شده، یک قالب سرد جدید، یا یک قطعه میله چرخانده شده با CNC. برای مشتریانی که به بازارهای سراسر آسیا، اروپا و آمریکای شمالی صادر می‌کنند، Anzhikou همچنین اسناد انطباق ابعادی را مطابق با استانداردهای منطقه‌ای مربوطه ارائه می‌کند و بار فرآیندهای بازرسی ورودی خود مشتریان را کاهش می‌دهد.
