DIN 965 در مقابل ISO 7046 - درک همپوشانی ابعادی و محل واگرایی آنها

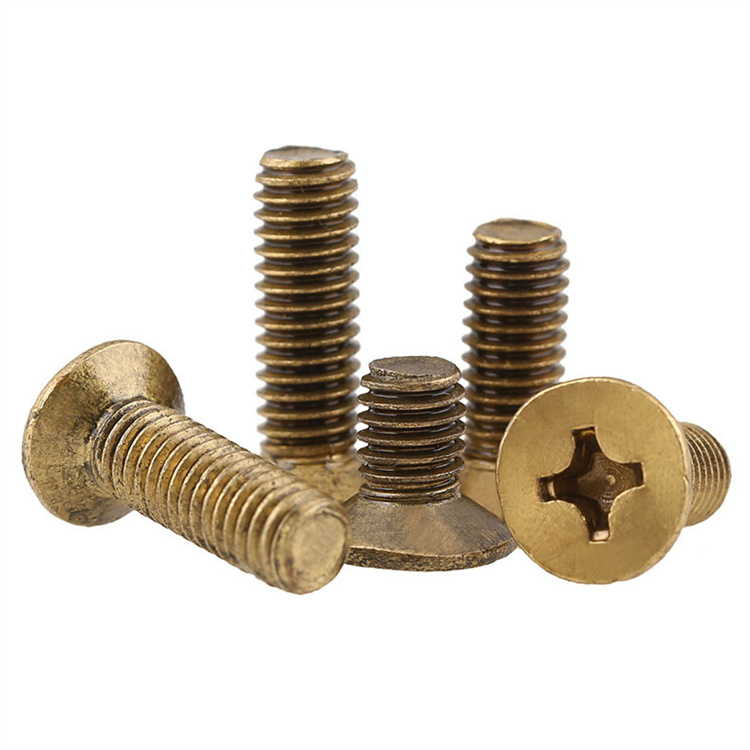

پیچ DIN965 و ISO 7046 هر دو پیچ‌های سر تخت متقابل فرورفته را با زاویه 90 درجه تعریف می‌کنند و در بسیاری از کاتالوگ‌های تامین‌کننده، آنها را به‌عنوان قابل تعویض در نظر می‌گیرند. در عمل، این دو استاندارد در کلاس تحمل، مشخصات عمق فرورفتگی، و محدوده انواع فرورفتگی که در خود جای می‌دهند متفاوت هستند - تفاوت‌هایی که وقتی پیچ‌ها در مجموعه‌های دقیق یا فرآیندهای نصب خودکار استفاده می‌شوند، که در آن سازگاری ابعاد مستقیماً بر زمان چرخه و کیفیت اتصال تأثیر می‌گذارد، قابل توجه است.

DIN 965 مربوط به ISO 7046 است و هندسه سر را تحت تلورانس های درجه A برای اندازه های M1.6 تا M10 مشخص می کند و برای اندازه های بزرگتر به درجه محصول B منتقل می شود. ISO 7046 ساختار مشابهی را اتخاذ می کند اما دو بخش جداگانه را تعریف می کند: ISO 7046-1 برای فرورفتگی نوع H (فیلیپس) و ISO 7046-2 برای فرورفتگی نوع Z (Pozidriv)، با راهنمایی صریح در مورد اینکه کدام نوع فرورفتگی برای محدوده گشتاور کاربردی ترجیح داده می شود. DIN 965 این تمایز را به طور رسمی انجام نمی دهد - به شکاف فیلیپس به عنوان پیش فرض اشاره می کند بدون اینکه Pozidriv را به عنوان یک نوع متمایز مشخص کند. برای مهندسین تدارکات منبع یابی پیچ های برنجی غرق شده برای بازارهای اروپایی، این مهم است زیرا DIN 965 و ISO 7046-1 را می توان از نظر عملکردی برای اکثر برنامه ها معادل در نظر گرفت، اما پیچ های ISO 7046-2 (Pozidriv) یک درایور استاندارد فیلیپس را بدون افزایش خطر بادامک نمی پذیرند، عدم تطابق که باعث آسیب شکاف در مونتاژ خودکار در صورت عدم تأیید نوع پیچ راننده می شود.

زاویه 90 درجه کانترسینک مشخص شده در هر دو استاندارد، بعد بحرانی است که باید با سینک پانل جفت شونده مطابقت داشته باشد. این با زاویه 82 درجه استفاده شده در ASME B18.6.3 (پیچ های سر صاف سری اینچی) متفاوت است، به این معنی که یک پیچ برنجی DIN 965 به درستی در یک سینک برش طبق استاندارد آمریکایی قرار نمی گیرد - و بالعکس. در محصولات صادراتی مونتاژ شده با ابزارهای مخلوط یا پانل های تهیه شده از تامین کنندگان منطقه ای مختلف، این عدم تطابق زاویه ای یک نقص مونتاژ تکراری اما کاملاً قابل اجتناب است. Suzhou Anzhikou Hardware Technology Co., Ltd. زوایای کانترسینک را در تمام نقشه های تولیدی مشخص می کند و استاندارد هدف را در طول بررسی سفارش تأیید می کند و از رسیدن ناسازگاری زاویه ای به خط مونتاژ مشتری جلوگیری می کند.

انتخاب آلیاژ برنج برای پیچ های ضد غرق - ماشین کاری، زینک زدایی، و محدودیت های CuZn39Pb3

CuZn39Pb3 (همچنین به عنوان CW614N یا برنج آزاد برش شناخته می شود) آلیاژ غالبی است که در تولید پیچ های برنجی در سراسر جهان استفاده می شود، و شیوع آن به دلیل ماشین کاری استثنایی آن توجیه می شود - محتوای سرب باعث ایجاد تراشه های ناپیوسته می شود که از بسته شدن ابزار جلوگیری می کند و سرعت برش را تا 300 متر کاهش می دهد. جایگزین های بدون سرب برای پیچ‌های برنجی فرورفته که به‌وسیله هدینگ سرد و به دنبال آن رزوه‌کاری CNC و برش شکافی تولید می‌شوند، CuZn39Pb3 ترکیب مناسبی از شکل‌پذیری سرد (کاهش سطح قابل قبول برای هدینگ) و ماشین‌کاری برای عملیات ثانویه را فراهم می‌کند. با این حال، محتوای روی 39 درصد آن، آن را به طور محکم در محدوده حساس به زینک زدایی قرار می دهد - یک مکانیسم خوردگی انتخابی که روی را از ماتریس آلیاژ شسته و یک بقایای متخلخل غنی از مس با استحکام ساختاری ناچیز باقی می گذارد.

زینک زدایی پیچ های CuZn39Pb3 ترجیحاً در آب های راکد یا کم حرکت حاوی کلرید، به ویژه در شرایط کمی اسیدی (pH 6.5-7.5) در دمای بالاتر از 40 درجه سانتیگراد رخ می دهد. سیستم‌های آب آشامیدنی، اتصالات لوله‌کشی آب گرم، محیط‌های دریایی با غوطه‌وری دوره‌ای، و تجهیزات آبیاری، همگی زمینه‌هایی هستند که خطر زینک زدایی باید قبل از مشخص کردن پیچ‌های CuZn39Pb3 ارزیابی شود. حالت خرابی موذیانه است - پیچ هندسه و ظاهر سطح خود را حفظ می کند در حالی که استحکام مکانیکی هسته آن کاهش می یابد، بنابراین بازرسی بصری آسیب را تشخیص نمی دهد. بست‌هایی که روی آن‌ها زدوده شده‌اند ممکن است در بارهای بسیار پایین‌تر از درجه‌بندی برش و کشش اسمی خود از کار بیفتند.

در مواردی که مقاومت در برابر زینک زدایی مورد نیاز است، دو آلیاژ جایگزین بیشتر نیازهای کاربردی را پوشش می دهند:

• CuZn36Pb2As (CW602N - برنج مقاوم در برابر روی، DZR): افزودن 0.02-0.15٪ آرسنیک مکانیسم زینک زدایی را در سطح مرز دانه مهار می کند. برنج DZR قابلیت ماشینکاری در سطح CuZn39Pb3 را حفظ می کند (کمی کاهش یافته اما همچنان عالی) و انتخاب استاندارد برای اتصالات لوله کشی، بدنه شیرها و اجزای کنتور آب در بازارهایی است که BS EN 12165 یا الزامات DZR معادل آن اعمال می شود.
• CuZn21Si3P (برنج سیلیکونی، CW724R): مقدار کمتر روی همراه با افزودن سیلیکون، مقاومت بسیار خوبی در زینک زدایی در کنار مقاومت خوردگی خوب در آب دریا ایجاد می کند. در سخت‌افزارهای دریایی استفاده می‌شود که در آن مقاومت به ترک خوردگی در برابر زینک زدایی و خوردگی تنشی مورد نیاز است، اگرچه شاخص ماشین‌کاری پایین‌تر آن (تقریباً 70٪ CuZn39Pb3) هزینه تولید را نسبت به برنج با برش آزاد استاندارد افزایش می‌دهد.

برای کاربردهای استاندارد الکترونیکی، الکتریکی و ابزار دقیق - رایج ترین بازارهای نهایی برای پیچ های برنجی DIN 965 - زینک زدایی معمولاً نگران کننده نیست و CuZn39Pb3 مشخصات صحیح و مقرون به صرفه باقی می ماند. انتخاب آلیاژ تنها زمانی نیاز به ارزیابی مجدد دارد که محیط عملیاتی شامل شرایط خاصی باشد که مکانیسم زینک زدایی که در بالا توضیح داده شد را فعال می کند.

کنترل عمق کانتر سینک برای پیچ‌های برنجی همسطح نشسته - انباشته شدن تحمل در مجموعه‌های پانل نازک

دستیابی به شرایط سر هم سطح یا کمی زیر فلاش با یک پیچ برنجی DIN 965 در یک پانل نازک به تحمل ترکیبی سه بعد مستقل بستگی دارد: ارتفاع سر پیچ، عمق کانترسینک پانل و ضخامت پانل در محل کانترسینک. در پانل‌های ساختاری ضخیم، میزان تحمل از این سه منبع نسبت به تنظیم موجود کوچک است، اما در پانل‌های نازک - آلومینیومی، پلاستیکی یا کامپوزیت 1.0 تا 2.5 میلی‌متری - تحمل ترکیبی می‌تواند از حد مجاز بیرون زدگی سر در دسترس فراتر رود، و باعث ایجاد سرهایی شود که به سطح افتخار می‌کنند (یک مشکل عملکردی زیرین مشکل زیبایی در چهره های قابل مشاهده و تمرکز استرس در پانل های با خستگی).

تحمل DIN 965 برای ارتفاع سر (k) در درجه محصول A h12 برای اندازه های M1.6 تا M5 است، که برای پیچ M3 (نامی k = 1.65 میلی متر) تغییرات 0 تا -0.25 میلی متر را امکان پذیر می کند. عمق کانترسینک در پانل به زاویه گنجانده شده ابزار سینک (باید دقیقاً با 90 درجه مطابقت داشته باشد)، خروجی ابزار و تنظیم توقف عمق بستگی دارد - ترکیبی که معمولاً 0.05± تا 0.10± میلی‌متر تغییر عمق در ماشین‌کاری دقیق CNC و عملیات حفاری دستی 0.15± تا 0.25± میلی‌متر ایجاد می‌کند. هنگامی که هر دو تلورانس در یک جهت جمع می شوند، یک خطای بیرون زدگی یا فرورفتگی سر 0.35-0.50 میلی متر در پیچ M3 با ارتفاع اسمی سر 1.65 میلی متر امکان پذیر است - تقریباً 30٪ انحراف از اسمی که در مجموعه هایی با تلورانس نزدیک غیر قابل قبول است.

رویکردهای عملی برای کنترل یکنواختی هموار شدن صندلی در تولید عبارتند از:

• خرید پیچ با تحمل محکم: تعیین نوار تحمل ارتفاع سر کاهش یافته (به عنوان مثال ± 0.05 میلی متر به جای باند کامل h12) سهم پیچ را در جمع کردن بدون نیاز به تغییر در ابزار پانل کاهش می دهد - رویکردی که Suzhou Anzhikou Hardware Technology Co., Ltd. برای مشتریانی با نیازهای تجهیزات آرایشی و بهداشتی با تحمل نزدیک با استفاده از CNC خود اجرا می کند.
• تأیید زاویه سینک: یک برش کانترسینک در 89 درجه به جای 90 درجه، سر پیچ را در عمق متفاوتی نسبت به محاسبه قرار می‌دهد، که خطای سیستماتیکی را ایجاد می‌کند که در هنگام بازرسی پانل نامرئی است، اما در هنگام مونتاژ به عنوان وضعیت سر غرور ثابت ظاهر می‌شود - بررسی زاویه گنجانده شده ابزار سینک با یک مقایسه کننده نوری قبل از تولید، این منبع را حذف می‌کند.
• کنترل ضخامت پانل در محل کانترسینک: برای پانل‌هایی با تغییرات ضخامت قابل توجه (معمول در محفظه‌های دایکاست)، اندازه‌گیری ضخامت پانل واقعی در هر مکان کانتر سینک و تنظیم تنظیمات توقف عمق بر این اساس، خطای سیستماتیک ثابت را به یک متغیر فرآیند قابل اصلاح تبدیل می‌کند.
• صندلی های زیر فلاش را عمداً مشخص کنید: در مجموعه‌هایی که بیرون زدگی سر شرایط غیرقابل قبولی است (صفحه‌های لغزنده، الزامات فاصله سطح جفت)، طراحی برای شرایط زیر فلاش اسمی 0.1 تا 0.2 میلی‌متر، حاشیه ایمنی را در برابر تحمل انباشته بدون ایجاد تمرکز تنش در سر عمیق فرورفته فراهم می‌کند.

محدودیت‌های گشتاور نصب برای پیچ‌های برنجی غرق‌شده و نقش روغن‌کاری در جلوگیری از وزش رزوه

پیچ‌های متقابل برنجی نسبت به مشابه‌های فولادی‌شان بیشتر در معرض آسیب‌های نصب هستند، زیرا سه حالت شکست مجزا می‌توانند به طور همزمان با گشتاور اعمال‌شده مشابه اتفاق بیفتند: جداسازی فرورفتگی (شاخه متقاطع قبل از اینکه رزوه کاملاً درگیر شود تغییر شکل می‌دهد)، برداشتن رزوه در سوراخ جفت‌گیری (سر پیچ ماده و قیچی سر نخ در قبل از قیچی). فیله (ضعیف ترین سطح مقطع در خمش تحت نیروی واکنش متقابل). در بست های فولادی با اندازه معادل، پنجره گشتاور بین درگیری کامل با رزوه و هر یک از این حالت های خرابی به اندازه کافی گسترده است که تنوع نصب معمولی را در خود جای دهد. در برنج، استحکام تسلیم کمتر (معمولاً 380-430 مگاپاسکال برای CuZn39Pb3 در مقابل 640 مگاپاسکال برای فولاد درجه 8.8) این پنجره را به طور قابل توجهی فشرده می کند، به ویژه برای پیچ های با قطر کوچک که مقادیر گشتاور مطلق در آنها کم است.

حداکثر گشتاور نصب توصیه شده برای پیچ های برنجی DIN 965 به طور معنی داری با مقادیر استاندارد فولاد متفاوت است و باید به طور صریح در مشخصات فرآیند مونتاژ به جای درون یابی در جداول فولادی ارجاع داده شود:

گالشدن رزوه - جوشکاری چسب سطوح رزوه جفت شده تحت تنش معمولی و برشی ترکیبی - یک خطر مهم در هنگام وارد کردن پیچ‌های برنجی به سوراخ‌های برنجی است، زیرا سختی و شیمی مشابه دو سطح باعث جوشکاری میکرو در نقاط تماس نازک می‌شود. به محض شروع گاز، گشتاور مورد نیاز برای ادامه رانندگی به شدت افزایش می یابد و پیچ معمولاً قبل از رسیدن به درگیری کامل مسدود می شود. روانکاری در سطح مشترک رزوه، ضریب اصطکاک را به میزان 30 تا 50 درصد کاهش می دهد و توزیع گشتاور را به جای مولفه اصطکاک به سمت مؤلفه گیره مطلوب تغییر می دهد - تغییری که هم از گند زدگی جلوگیری می کند و هم ثبات بار گیره بدست آمده را برای یک گشتاور اعمال شده معین بهبود می بخشد. یک لایه نازک از ژله نفتی، ترکیب ضد گیر یا حتی روغن ماشینی سبک که قبل از نصب روی نخ اعمال شده کافی است و به مواد تخصصی نیاز ندارد. Suzhou Anzhikou Hardware Technology Co., Ltd. می تواند پیچ ​​های برنجی DIN 965 را با یک روان کننده رزوه کار شده در کارخانه برای مشتریانی که فرآیندهای مونتاژ آنها به روابط بار گشتاور-گیره ثابت در طول دوره های تولید با حجم بالا نیاز دارد، عرضه کند.
