Set Screws Manufacturers

به پیچ گراب پیچ هدلس، پیچ ست سوکت نیز می گویند. به طور عمده در تجهیزات مکانیکی، تجهیزات الکترونیکی، تجهیزات ارتباطی، روشنایی سخت افزاری، انواع ابزار دقیق، اسباب بازی ها و غیره استفاده می شود.  بنابراین در هنگام خرید پیچ ​​گراب باید به چه نکاتی توجه کرد؟  با سازنده پیچ Suzhou همراه باشید تا نگاهی بیندازید:
1. هنگام سفارش پیچ های ست سوکت، باید اندازه آن ها مطابقت داده شود، یعنی یک به یک، زیرا هر چقدر هم که فرآیند دقیق باشد، ممکن است مشکلاتی پیش بیاید.
2. عملکرد حرارتی پیچ های گراب بهتر است. فقط به این ترتیب نمی توانند در مورد اصطکاک سرعت زیرکونیوم شکسته شوند.
3. باید به صداقت تولیدکنندگان پیچ توجه کنیم تا دوباره کیفیت را ببینیم و بعد قیمت ها را مقایسه کنیم.
4. در خرید پیچ ​​گراب بهترین راه این است که سفارشی با توجه به نیاز خودشان در اندازه و نیاز به خیاط پیاده سازی کنند تا بتوانید از دردسرهای زیادی صرفه جویی کنید.
در واقع هنگامی که پیچ ست سوکت وصل می شود، پس از پیچ شدن به قطعات، انتهای پیچ گراب را در برابر سطح قطعه دیگر یا گود مربوطه استفاده می کنند تا موقعیت نسبی دو قسمت را ثابت کند که این نیز معادل نقش موقعیت یابی کمی است.  همچنین، o به دلیل ویژگی های خاص خود، مورد استقبال مشتریان جدید و قدیمی قرار گرفته است. Suzhou Anzhikou Hardware Technology Co., LTD. می تواند نمونه ها را با توجه به نیاز شما بسازد و راه حل و نقاشی رایگان ارائه دهد. در صورت لزوم، می توانید پرس و جو کنید!
تمرکز بر تولید پیچ دقیق و راه حل های بست سفارشی.

Suzhou Anzhikou Hardware Technology Co., Ltd. is a manufacturer integrating the development, production, and sales of precision screws. Set Screws Manufacturers and Grub Screws Factory in China. The company's existing factory covers an area of 2000 square meters and has successively introduced more than 200 sets of precision equipment from Taiwan and Japan, including a complete set of fastener production equipment such as cold heading, thread rolling wire, CNC and anti-loosing, etc., which can produce miniature screws with an external diameter of 0.6mm/length of 0.6 mm, and the annual production capacity of standard parts and non-standard screws is up to 2,000 square meters.
Anzhikou hardware has a complete range of testing equipment and has passed the ISO9001:2015 quality system certification, with 20 years of industrial production and development experience, industry experience of 20 years of engineering and technical staff of 10, according to customer needs to customize a variety of non-standard screws, Wholesale Grub Screws, to meet different customer quality and quantity requirements. Suzhou Anzhikou precision screws with excellent product quality, best-selling export 40 countries and area worldwide.

Suzhou Anzhikou Hardware Technology Co., Ltd.
گواهی
  • سیستم مدیریت کیفیت
  • گواهی کالیبراسیون
  • گواهی کالیبراسیون
  • گواهی کالیبراسیون
  • گواهی کالیبراسیون
پیام بازخورد
اخبار

دانش صنعت

Set Screws & Grub Screws: Professional Industry Knowledge Guide

چرا پیچ‌های گراب جدا می‌شوند - و چگونه از آن جلوگیری کنیم

یکی از رایج‌ترین خرابی‌های میدانی در پیچ‌های ست سوکت، خروجی سوکت شش گوش است، که در آن کلید آلن دیگر گاز نمی‌گیرد و راندن یا برداشتن پیچ غیرممکن می‌شود. این به ندرت اتفاق می افتد زیرا پیچ معیوب است - تقریباً همیشه به سه دلیل قابل پیشگیری است: استفاده از اندازه کلید اشتباه، اعمال گشتاور به یک کلید شش گوش فرسوده یا کم اندازه، یا نصب پیچ با ابزار نامرتب که گوشه های سوکت را در همان پیچ اول گرد می کند. هگز داخلی در a پیچ گراب شکل گیری دقیقی دارد و حتی عدم تطابق 0.1 میلی متری کلید به سوکت به طور چشمگیری تنش تماس را در هر گوشه افزایش می دهد و سایش را تسریع می کند.

درجه مواد پیچ ​​نیز نقش مستقیمی دارد. پیچ های ست ضد زنگ درجه 45H دارای سوکت نرم تری نسبت به نسخه های فولاد آلیاژی درجه 14.9 هستند که از فولاد 40Cr یا SCM435 ماشینکاری شده اند. هنگامی که کاربردهای با گشتاور بالا برای مقاومت در برابر خوردگی نیاز به ضد زنگ دارند، جابجایی به پیچ تنظیم سوکت درایو TORX یا spline به جای هگز استاندارد عملی ترین ارتقاء است - درایوهای اسپلاین گشتاور را در نقاط تماس بیشتری توزیع می کنند و در مقایسه با سوکت های شش گوش در اندازه های معادل پیچ، بیش از 30 درصد خطر جدا شدن را کاهش می دهند. در Suzhou Anzhikou، پیکربندی‌های غیر استاندارد درایو از جمله سوکت‌های spline، tri-lobe و double-hex روی پیچ‌های گراب سفارشی تا قطر M2 موجود است.

انتخاب سبک نقطه پیچ گراب مناسب برای برنامه شما

هندسه نقطه ای یک پیچ تنظیم زیبایی نیست - تعیین می کند که چگونه بار منتقل می شود، آیا محور جفت گیری به طور دائم علامت گذاری شده است، و اینکه آیا پیچ تحت ارتعاش شل می شود یا خیر. انتخاب نوع نقطه اشتباه یکی از دلایل مکرر شل شدن زودرس، آسیب شفت و رانش موقعیت در مجموعه های دقیق است. پنج سبک نقطه ای که به طور گسترده مورد استفاده قرار می گیرند، هر کدام یک هدف مکانیکی مجزا را انجام می دهند:

سبک نقطه ای نگه داشتن قدرت آسیب شفت بهترین حالت استفاده
امتیاز جام بالا متوسط هدف کلی، ثابت / نیمه دائمی

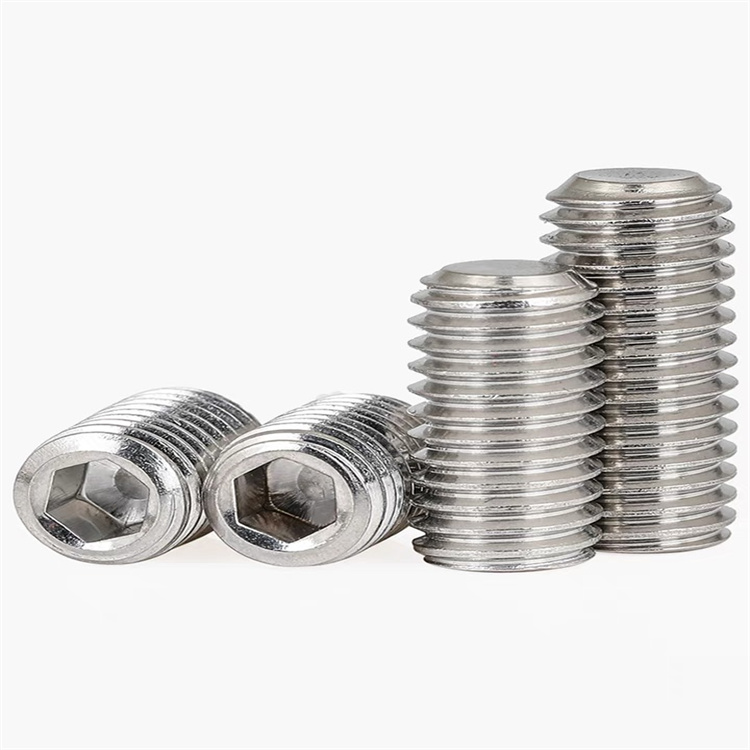

نقطه مسطح متوسط حداقل تنظیم مکرر، شفت های سخت شده یا تمام شده

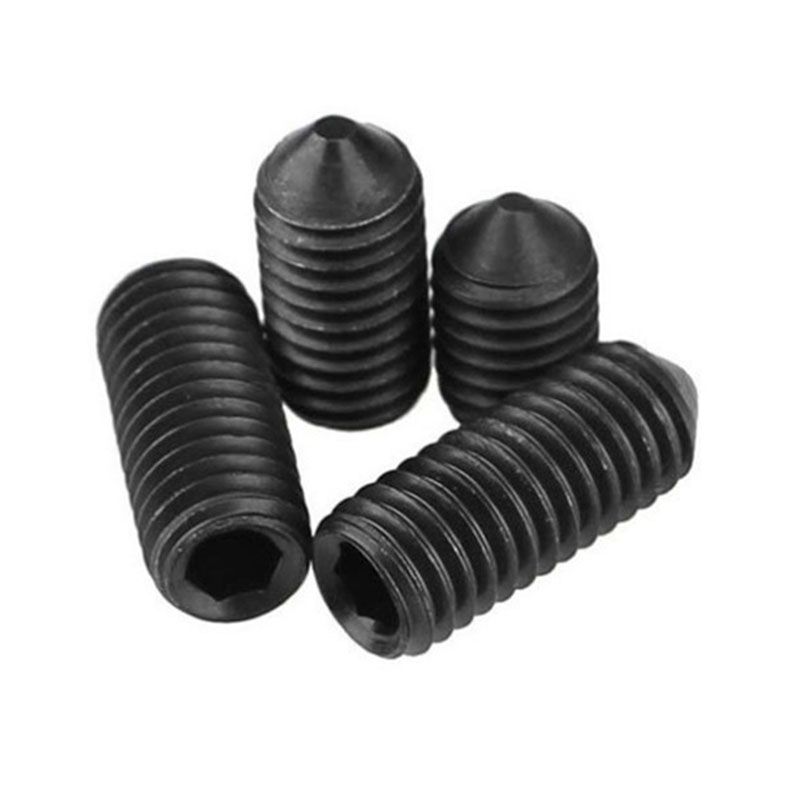

نقطه مخروطی بسیار بالا بالا (indents shaft) محل دائمی روی شفت های نرم، تراز کلید
نقطه بیضی متوسط کم قطعات چرخشی، سطوح شفت منحنی، تنظیم خوب
نقطه سگ بالا کم پین های مکان یابی، درگیری شفت متقاطع سوراخ، نمایه سازی

در عمل، امتیاز جام بیش از 70 درصد از آن را تشکیل می دهد پیچ تنظیم در سطح جهانی استفاده می شود، زیرا بدون نیاز به فرورفتگی از پیش سوراخ شده روی شفت، یک نیش قوی ارائه می دهد. با این حال، برای ابزارهای نوری، محرک‌های دقیق، یا هر مجموعه‌ای که در آن حذف شفت و تغییر موقعیت مورد انتظار است، نقطه صاف انتخاب صحیحی است - بار گیره را در یک منطقه وسیع‌تر توزیع می‌کند و هیچ علامت شاهد دائمی باقی نمی‌گذارد. پیچ‌های گراب نقطه سگ مخصوصاً در نمایه‌سازی جیگ‌ها و مکانیسم‌های شماره‌گیر مفید هستند، جایی که دماغه استوانه‌ای کشیده یک سوراخ متقاطع در شفت را درگیر می‌کند تا بازی چرخشی را به طور کامل حذف کند.

مشخصات گشتاور و خطر پنهان سفت شدن بیش از حد پیچ های گراب

بیشتر مهندسان گشتاور سفت کردن را به طور غریزی روی پیچ‌ها اعمال می‌کنند - یک چرخش محکم تا زمانی که احساس راحتی کند. این رویکرد مشکل ساز است زیرا پیچ های گراب، بر خلاف پیچ های عبوری، فلنج سر پیچ ندارند تا بار گیره را از طریق بازخورد لمسی نشان دهد. سفت کردن بیش از حد یک پیچ تنظیم شده با قطر کوچک بسیار آسان است و دو نتیجه مخرب دارد: جدا کردن رزوه در سوراخ ضربه خورده (مخصوصا در محفظه های آلومینیومی) و تغییر شکل سوکت شش گوش داخلی که از برداشتن در آینده جلوگیری می کند.

گشتاورهای توصیه شده برای نشیمنگاه پیچ‌های استاندارد در فولاد آلیاژی (درجه 14.9) به شرح زیر است و باید به‌جای هدف به عنوان حد بالایی در نظر گرفته شود:

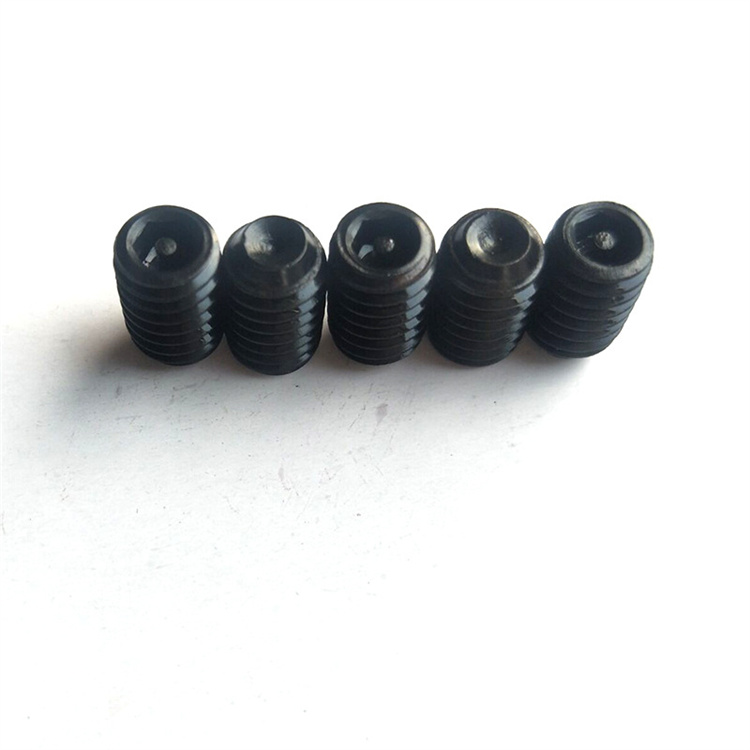

  • M2 (کلید شش ضلعی 0.9 میلی متر): 0.1 - 0.15 N·m
  • M2.5 (کلید شش گوش 1.3 میلی متر): 0.2 - 0.3 N·m
  • M3 (کلید شش گوش 1.5 میلی متر): 0.4 - 0.6 N·m
  • M4 (کلید شش گوش 2.0 میلی متر): 1.0 - 1.5 N·m
  • M5 (کلید شش گوش 2.5 میلی متر): 2.0 - 3.0 N·m
  • M6 (کلید شش گوش 3.0 میلی متر): 4.0 - 5.5 N·m
  • M8 (کلید شش گوش 4.0 میلی متر): 9.0 - 12.0 N·m

هنگامی که ماده میزبان آلیاژ آلومینیوم است (به عنوان مثال، 6061-T6)، مقادیر گشتاور فوق را تقریباً 40٪ کاهش دهید تا از بیرون کشیدن نخ جلوگیری شود. برای کاربردها در محیط های مستعد لرزش - موتورها، گیربکس ها، پمپ ها - استفاده از مقدار کمی از ترکیب قفل کننده رزوه ای با مقاومت متوسط ​​(معادل Loctite 243) روی رزوه ها قبل از نصب قابل اعتمادتر از تکیه بر گشتاور است. این امر نیاز به نیروی گیره بیش از حد را از بین می برد و در عین حال گشتاور گسستی را حفظ می کند که در برابر بارهای چرخه ای در برابر خود سست شدن مقاومت می کند.

انتخاب مواد فراتر از ضد زنگ: چه زمانی از پیچ های فولادی آلیاژی، برنجی یا تیتانیوم استفاده کنیم

فرض پیش‌فرض برای پیچ‌های ست مقاوم در برابر خوردگی، فولاد ضد زنگ است - معمولاً A2 (304) یا A4 (316). در حالی که این برای اکثر محیط ها مناسب است، همیشه انتخاب بهینه نیست و انتخاب مواد اشتباه منجر به مشکلاتی می شود که تنها پس از نصب آشکار می شوند. درک مبادله بین مواد موجود برای کاربردهای دقیق و تخصصی ضروری است.

فولاد آلیاژی (درجه 12.9 / 14.9)

پیچ های ست فولاد آلیاژی با روکش اکسید سیاه یا روی فسفات دارای بالاترین سختی و استحکام سوکت داخلی نسبت به هر گزینه استانداردی هستند. هسته عملیات حرارتی شده (معمولاً فولاد SCM435 یا 40Cr) در برابر تغییر شکل سوکت تحت گشتاور بالا مقاومت می کند و این گزینه را برای کاربردهای با نیروی گیره بالا بر روی شفت های سخت شده انتخاب می کند. آنها برای محیط های مرطوب یا تهاجمی شیمیایی بدون محافظت از سطح اضافی مناسب نیستند.

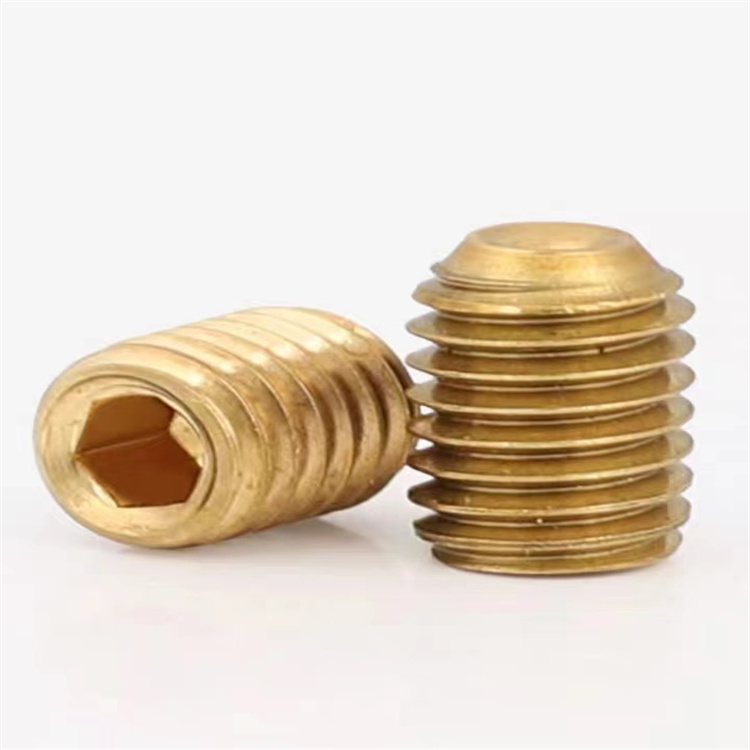

پیچ های ست برنجی

پیچ‌های برنجی غیر مغناطیسی، بدون جرقه و رسانای الکتریکی هستند - ویژگی‌هایی که آنها را در الکترونیک، محیط‌های انفجاری و ابزار دقیقی که سخت‌افزار آهنی باعث تداخل می‌شود، ضروری می‌سازد. نقطه برنجی نرم‌تر نیز از ایجاد امتیاز بر روی محورهای ضد زنگ صیقلی یا کرومی جلوگیری می‌کند. سختی کمتر آنها به این معنی است که پیچ های ست برنجی هرگز نباید در نقش های بستن با گشتاور بالا استفاده شوند، اما برای پیچ های تنظیم، کنتاکت های زمین و موقعیت سنسور در تجهیزات پزشکی یا آزمایشگاهی، برنج اغلب تنها انتخاب مناسب است.

پیچ های ست تیتانیوم

پیچ‌های گراب تیتانیوم درجه 5 (Ti-6Al-4V) در کاربردهای هوافضا، دوچرخه‌سواری پیشرفته و دستگاه‌های پزشکی که کاهش وزن حیاتی است و مقاومت در برابر خوردگی در مایعات بدن یا جوهای تهاجمی مورد نیاز است، مشخص می‌شوند. تقریباً 56 درصد وزن فولاد ضد زنگ معادل، پیچ های ست تیتانیوم باعث صرفه جویی قابل توجهی در جرم در مجموعه هایی می شود که در آن ده ها بست استفاده می شود. گالینگ - تمایل تیتانیوم به جوش سرد تحت تماس لغزشی - باید قبل از نصب با اعمال ترکیب ضد گیر روی رزوه ها مدیریت شود.

طول درگیری رزوه: نادیده گرفته‌ترین پارامتر در طراحی ست پیچ

بر خلاف پیچ استاندارد که در آن درگیری رزوه را می توان با شمارش رزوه های در معرض دید به صورت بصری تایید کرد، یک پیچ تنظیم به طور کامل در یک سوراخ ضربه خورده کور قرار می گیرد - که تأیید عمق درگیری با دید را پس از نصب غیرممکن می کند. درگیری ناکافی رزوه یکی از دلایل اصلی خرابی در بیرون کشیدن پیچ تنظیم تحت بار محوری است و تقریباً همیشه یک خطای طراحی است تا یک نقص ساخت.

حداقل طول درگیری رزوه مورد نیاز برای ایجاد استحکام کششی کامل پیچ به سختی نسبی پیچ و مواد ضربه خورده بستگی دارد. دستورالعمل های زیر برای پیچ های ست سوکت استاندارد اعمال می شود:

  • پیچ فولادی آلیاژی در محفظه فولادی: حداقل درگیری = 1.0× قطر اسمی پیچ (به عنوان مثال، M6 به حداقل 6 میلی متر درگیری رزوه نیاز دارد).
  • پیچ فولاد آلیاژی در محفظه آلومینیومی: حداقل درگیری = 1.5-2.0× قطر اسمی پیچ برای جبران استحکام کششی کمتر رزوه های آلومینیومی.
  • پیچ فولادی ضد زنگ در محفظه پلاستیکی: حداقل درگیری = 3.0× قطر اسمی پیچ. درج های مارپیچ (به عنوان مثال، Helicoil) به شدت توصیه می شود.
  • در محیط های ارتعاشی: 25 تا 50 درصد به حداقل مقادیر بالا به عنوان حاشیه ایمنی در برابر شل شدن تدریجی اضافه کنید.

هنگامی که ضخامت دیواره محفظه اجازه عمق درگیری کافی را نمی دهد، راه حل این است که یا قطر پیچ را افزایش دهید یا به یک پیچ بلندتر تغییر دهید و از طرح رزوه ای استفاده کنید. پیچ‌های ست سوکت با طول سفارشی - از جمله طول‌های غیر استانداردی که در انبار موجود نیست - می‌توانند با مشخصات دقیق تولید شوند، که یک نیاز رایج برای طراحان مکانیزم دقیق است که با بدنه‌های فشرده کار می‌کنند.

راه حل های ضد شل شدن مخصوص پیچ های گراب در مجموعه های دوار

پیچ‌های ست استاندارد که برای تثبیت قرقره‌ها، چرخ‌دنده‌ها، بادامک‌ها و یقه‌ها روی شفت‌های دوار استفاده می‌شوند، از جمله بست‌هایی هستند که در هر ماشینی در معرض لرزش هستند. بر خلاف بست های فلنجی که از اصطکاک زیر سر پیچ بهره می برند، پیچ های گراب برای مقاومت در برابر شل شدن کاملاً به اصطکاک رزوه و درگیری نقطه به شفت متکی هستند. در مجموعه‌هایی که دائماً در حال چرخش هستند - به‌ویژه آنهایی که دارای تغییر جهت، چرخه شروع توقف یا بارهای نامتعادل هستند - این اغلب بدون اقدامات اضافی کافی نیست.

موثرترین راهبردهای ضد شل شدن برای پیچ های تنظیم در کاربردهای دوار، که از ساده ترین تا قوی ترین رتبه بندی می شوند، عبارتند از:

  • انباشته پیچ دوگانه: دو پیچ هم اندازه را در همان سوراخ رزوه دار نصب کنید، پیچ داخلی را روی گشتاور مناسب تنظیم کنید و پیچ بیرونی را محکم روی آن سفت کنید. پیش بارگذاری فشاری بین دو پیچ به طور چشمگیری مقاومت در برابر شل شدن خود را بدون هیچ جزء اضافی افزایش می دهد.
  • پیچ های تنظیم دوگانه افست: از دو سوراخ ضربه خورده با زاویه 90 درجه یا 120 درجه در اطراف محیط توپی استفاده کنید. این امر بار گیره را به طور یکنواخت در اطراف شفت توزیع می کند و از خمیدگی یا جابجایی محوری محور تحت بارهای خارج از مرکز جلوگیری می کند.
  • پیچ های ست نایلونی: اینها دارای یک وصله نایلونی از پیش اعمال شده بر روی پهلوهای نخ هستند که در هنگام نصب به نخ جفت تغییر شکل می دهد و یک قفل مکانیکی ایجاد می کند که به اصطکاک به تنهایی وابسته نیست. برای کاربردهایی که در آن قفسه های نخ مایع ممنوع است، موثر است.
  • تورفتگی های شفت از پیش حفاری شده: برای تاسیسات دائمی، یک فرورفتگی مخروطی کوچک در شفت در نقطه تماس پیچ تنظیم شده - که با یک پیچ تنظیم نقطه مخروطی مطابقت دارد - یک قفل مکانیکی مثبت ایجاد می کند که در مقابل حرکت چرخشی و محوری حتی تحت ارتعاش شدید مقاومت می کند.

پیچ های نایلونی و نوک کامل نایلونی اقلام سفارشی هستند که نیاز به ابزار تولید خاصی دارند. قابلیت‌های تولید Suzhou Anzhikou شامل پیچ‌های ست نایلونی با پوشش وصله بهینه‌سازی شده برای چرخه‌های نصب یکبار مصرف یا چند منظوره است که با اندازه‌ها، طول‌ها و هندسه نقطه‌ای مشخص شده توسط مشتری تولید می‌شود.
